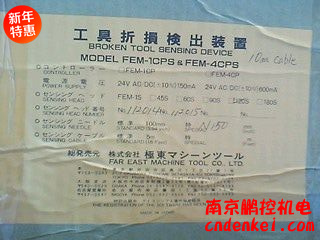

日本極東機械工具折損檢出裝置 FEM-120ST10NL
株式會社 極東マシーンツール
|
|||
FEM-システムの工具折損検出裝置は、ユニークな検出原理や、折損した場合に機械を直ちに止めるという特長を利用すれば、広い応用分野でのメリットが考えられます。またあらゆる機械に取付けできます。 検出物はドリル?タップ?リーマ?加工物?アッセンブリマシンの検査モニタリング裝置に使用できます。 |
FEM-1CPS、1CPS/Tの工具折損の検出は、センシングヘッドに取付けられた極細のニードルの回転角度を確認することで検出されます。 スイス製高性能DCモータで駆動されたセンシングヘッドのニードルは旋回して、検出対象物の工具にごく軽く接觸するように振れます。 もし工具の先端が折損していると接觸できませんので、指定角度まで回転して折損が検出されます。 そして、センシングニードルが原位置に戻ったことが確認できます。 |
FEM-1CP/Wは、ワーク確認専用で、自動盤等の突切り後ワークの有無を検出します。 |
FEM-1CP、1CP/Wは、1回のSTART入力で前進後退の一連の動作をします。 |
FEM-1CP/Tは、START入力は前進後退別入力方式です。 |
裝置は小さいため、取付場所を選ばず、簡単に取付けることができます。 |
FEM-システムは、検出対象物との通電による検出方法ではないため、切削油や切粉、機械の振動の影響は全く受けません。またセンシングヘッドは2本のケーブルで接続するだけの取付けです。 コントロールユニットとの間は20mまで伸ばせます。 |
||||
|
FEM-1CPコントロールユニットは、全てIC回路で製作されマイクロコンピュータ制御をしています。 高性能で高い信頼性が得られます。ユニットケースはDINレール取付けができます。 |
●コントロールユニットFEM-1CP NPN/PNP 寸法表【日本語】 ●CONTROL UNIT FEM-1CP NPN/PNP MEASURE【English】 |
●コントロールユニットFEM-1CP NPN/PNP 配線図【日本語】 ●CONTROL UNIT FEM1CP NPN/PNP CONNECTING TERMINALS【English】 |
センシングヘッドに內蔵されているモータはスイス製高性能品を使用し、ハウジングは防錆力を高めるクロームメッキを施してあります。 |
●センシングヘッド寸法表【日本語】 ●SENSING HEAD MEASURE【English】 |
●センシングヘッド部品図【日本語】 ●SENSING HEAD PARTS PICTURE【English】 |
コントロールユニット/センシングヘッド/センシングニードル/センシングプレート センシングニードルキャップ/センシングプレートキャップ |
コントロールユニット | FEM-1CP(1軸コントロールユニット) FEM-1CP/T(START、前進、後退別入力方式) FEM-1CP/W(ワーク検出専用) |
センシングヘッド | 5タイプ 45S 60S 90S 120S 180S コネクタタイプも有ります |
電源電圧 | FEM-1CP 24V AC/DC(±10%) 150mA |
START入力 | 電源 DC24V FEM-1CP 11mA |
出力(OK.NG.POS) | NPN?PNPノーマリーオープン仕様 DC24V 150mA(MAX) |
安全裝置 | コントロールユニット セルフモニター內蔵 |
検出時間(秒) | 45S=0.44" 60S=0.45" 90S=0.51" 120S=0.6" 180S=0.62" |
回転方向 | 右回転(CW) 左回転(CCW) ディップS/W切換式 |
リセット機能 | Aリセット Bリセット ディップS/W切換式 |
センシングニードル | 徑1.2mm 100mm(標準) ロングタイプ150mm |
センシングプレート | 巾5mm 長さ100/150mm 板厚0.4mm |
防水?防錆 | センシングヘッド ISO IP67 クロームメッキ |
ケーブル | 耐油ケーブル 標準5m 20m延長可 コネクタ 接続タイプケーブル L型又はストレート型5m/10m |
表示(LED) | 電源(黃) OK(緑) NG(赤) POS(緑) |
接続端子數 | FEM-1CP 12端子 |
コントロールボックス | UL規格認定品 |
使用周囲溫度 | コントローラ 0゜~+50゜C(但し氷結しない事) センサー 0゜~+50゜C(但し氷結しない事) |
使用周囲濕度 | コントローラ 35~85%RH(結露しない事) |
※仕様範囲外で使用した場合は保証いたしかねます?!藰敜嫌韪妞胜瘔涓工雸龊悉ⅳ辘蓼埂?/td> |
●工具折損検出裝置の電子カタログ |
